Maschinen-Retrofit: Wann Modernisieren günstiger ist als Neukauf
Retrofit von Maschinen erklärt: Definition, Praxisbeispiele, Instandhaltung nach DIN 31051 und wann Modernisieren günstiger ist als Neukauf.
Inhaltsverzeichnis
Was ist Retrofit und wie funktioniert es?
Retrofit bezeichnet die gezielte Modernisierung einer bestehenden Maschine, bei der die Grundmaschine erhalten bleibt und ausgewählte Komponenten erneuert werden: typischerweise Steuerung, Antriebe, Bediengeräte, Sensorik oder Kommunikationsschnittstellen. Nach dem Retrofit-Leitfaden der Mittelstand 4.0-Kompetenzzentren Hannover und Hamburg verlängert Retrofitting die Nutzungsdauer von Bestandsanlagen oder erhöht ihre Leistungsfähigkeit und ist in der Regel kostengünstiger als eine Neuanschaffung[1]. Die Ziele reichen von höherer Verfügbarkeit und verbesserter Sicherheit über die Sicherung der Ersatzteilversorgung bis zur Vernetzung der Maschine mit Datenerfassung und Produktionssystemen[2].
Der wirtschaftliche Hintergrund: Nach einer KfW-Studie von 2016 hatte sich erst knapp ein Fünftel des Mittelstands im produzierenden Gewerbe auf Industrie 4.0 umgestellt, und sechs von zehn Firmen nannten zu hohe Investitionskosten als Hemmnis. Gerade kleinere Unternehmen schreckten aus der Sorge zurück, teure moderne Maschinen anschaffen zu müssen. Digitalisierung lässt sich jedoch auf Basis bestehender Anlagen umsetzen, etwa durch nachträgliche Sensorik und Kommunikationstechnik[1].
Abgrenzung zu Wartung, Reparatur und Neubeschaffung
| Vorgehen | Eingriffstiefe | Typisches Ziel |
|---|---|---|
| Wartung | Erhalt des Sollzustands, kein Funktionsumfang | Verschleiß verzögern, Verfügbarkeit sichern |
| Instandsetzung | Austausch oder Reparatur defekter Bauteile | Rückführung in den funktionsfähigen Zustand |
| Retrofit | Erneuerung von Steuerung, Antrieben, Sensorik bei erhaltener Mechanik | Nutzungsdauer verlängern, Leistung und Digitalisierungsgrad anheben |
| Neubeschaffung | Komplette Ersatzinvestition | Neue Technik, neue Dokumentation, neue Integrationskosten |
Ein Retrofit läuft meist in zwei Schritten ab: Vor umfangreichen Modernisierungen empfiehlt sich eine Sicherheitsbewertung der Altmaschine, um Risiken und technische Defizite frühzeitig zu erkennen; danach werden Steuerung, Antriebe, Elektrik, Sicherheitsfunktionen, Bediengeräte und Vernetzung je nach Zustand und Zielen erneuert[2]. Eine Vollautomatisierung ist dabei nicht zwingend das Ziel; die digitale Aufrüstung kann punktuell erfolgen[1]. Ein Beispiel ist ein Pilotprojekt bei Webasto: An einer fünf Jahre alten automatisierten Montage- und Laserbearbeitungsanlage wurde innerhalb einer Woche eine OEE-Datenerfassung integriert; laut Webasto werden Anomalien so früh erkannt, und die n.i.O.-Rate verringert sich deutlich[3].
Welche Beispiele gibt es für Maschinen?
Typische Retrofit-Beispiele sind die digitale Anbindung einer jahrzehntealten Drehmaschine, der Austausch abgekündigter Steuerungen an einer Verpackungsmaschine und die Generalüberholung einer Werkzeugmaschine durch den Hersteller. Auf der EMO 2025 war Retrofit ein Fokusthema; dort betonten Hersteller wie Liebherr-Verzahntechnik und Kapp Niles, dass eine aufgerüstete Bestandsmaschine das Niveau eines Neugeräts erreichen kann[4].
| Beispiel | Maschine | Maßnahmen |
|---|---|---|
| Digitale Einbindung einer Altmaschine | Drehmaschine, Baujahr rund 35 Jahre zuvor, in der Musterfabrik des Kompetenzzentrums Hannover | Nachträgliche Sensorik und Kommunikationstechnik zur Erfassung von Maschinen- und Prozessdaten[1] |
| Steuerungsmodernisierung | Verpackungsmaschine, Baujahr 2001, mit veralteter SPS und nicht mehr verfügbaren Bediengeräten | Austausch von Steuerung, Bedienpanel und Sicherheitsfunktionen, Grundmaschine bleibt erhalten[2] |
| Antriebs- und Software-Upgrades | Verpackungsmaschinen und Produktionsanlagen | Austausch von Motoren, Frequenzumrichtern und Antriebselektronik, ergänzend Steuerungs- und Bedienoberflächen-Upgrades[5] |
| Generalüberholung durch den Hersteller | Zahnflankenschleifmaschinen, im Schnitt 20 bis 25 Jahre alt | Vollständige Aufarbeitung durch Liebherr-Verzahntechnik auf Neugeräteniveau, mit neuer Garantie (Herstellerangabe) |
Bei alten Maschinen dreht sich ein Retrofit häufig um die SPS-Steuerung. Der häufigste Anlass ist die Abkündigung der verbauten Steuerungsfamilie: Laut dem Ofenhersteller SECO/WARWICK hat Siemens die Reparatur und den Ersatzteilverkauf für die SIMATIC S5 eingestellt, sodass Betreiber eine Migration planen müssen, häufig zur SIMATIC S7-1500[6]. Für die Frage nach der besten SPS-Steuerung beim Retrofit alter Maschinen gibt es keine pauschale Antwort, wohl aber belastbare Empfehlungen aus der Praxis: Der offizielle Siemens-Migrationsleitfaden für die Überführung von S5-Projekten zur S7-1500 enthält die Randbedingungen und das Vorgehen für eine geplante Migration von Hardware und Software, einschließlich Gewährleistung und Haftung[7]. Für die Steuerungswahl sprechen dabei vor allem Kriterien wie Verfügbarkeit von Ersatzteilen und Engineering-Werkzeugen, die Übernahme bestehender Anwenderprogramme, die Schnittstellenkompatibilität zu Feldbussen und Bediengeräten sowie die langfristige Unterstützung durch den Hersteller. Wer nicht an einen Hersteller gebunden sein will, findet am Markt auch herstellerübergreifende SPS-Retrofit-Lösungen, die Steuerungen etwa von Siemens oder Beckhoff als Basis nutzen[8].
Bei allen Beispielen bleibt die mechanische Grundsubstanz erhalten, weil sie den Hauptwert der Maschine ausmacht: Eine Neumaschine wäre technisch oder wirtschaftlich unverhältnismäßig, wenn vorhandene Mechanik, Werkzeuge, Vorrichtungen und Produktionsabläufe weiter genutzt werden können[2]. Zugleich stammen die Zahlen zur Amortisation und Leistungsfähigkeit überwiegend von Herstellern und Dienstleistern, die selbst Retrofit-Leistungen anbieten. Solche Angaben sind als Herstellerangaben zu kennzeichnen und vor einer Investitionsentscheidung an den eigenen Maschinenzustand und die eigenen Betriebsdaten anzupassen.
Welche Beispiele gibt es für wesentliche Veränderungen von Maschinen?
Typische Beispiele für eine wesentliche Veränderung sind eine neue Steuerung, die Bewegungsabläufe verändert, neue Betriebsarten, anders wirkende Schutzeinrichtungen und eine deutlich erhöhte Leistung. Damit hat ein Retrofit nicht nur eine wirtschaftliche, sondern auch eine rechtliche Grenze. Das Interpretationspapier "Wesentliche Veränderung von Maschinen" wurde von einer Arbeitsgruppe unter Federführung des Bundesministeriums für Arbeit und Soziales erarbeitet, mit Beteiligung der Bundesanstalt für Arbeitsschutz und Arbeitsmedizin, der Länder, der Deutschen Gesetzlichen Unfallversicherung und des VDMA. Es ist als amtliche Bekanntmachung des BMAS vom 09.04.2015 im Gemeinsamen Ministerialblatt (GMBl 2015 S. 183)[9] veröffentlicht[9]. Die Kernfrage lautet: Sind die Veränderungen so weitreichend, dass danach von einer neuen Maschine auszugehen ist?
- Eine neue Steuerung verändert die Bewegungsabläufe der Maschine.
- Durch die Modernisierung entstehen neue Betriebsarten.
- Schutzeinrichtungen wirken nach dem Umbau anders als zuvor.
- Die Leistung der Maschine wird deutlich erhöht.
Solche Umbauten gelten als typische Fälle, in denen ein Retrofit in eine wesentliche Veränderung übergehen kann[9]. Die rechtliche Folge ist erheblich: Die modernisierte Maschine gilt dann wie eine Neumaschine, derjenige, der umbaut, wird zum Hersteller und muss die entsprechenden Konformitätsbewertungsverfahren durchführen, einschließlich neuer Prüf- und Dokumentationspflichten[9].
Die Bewertung erfolgt immer im Einzelfall. Ein Retrofit führt nicht automatisch zu einer wesentlichen Veränderung; entscheidend ist, ob die Veränderungen so weitreichend sind, dass danach von einer neuen Maschine gesprochen werden muss und sie den heutigen Anforderungen an das Bereitstellen und Inverkehrbringen unterliegt[9]. Für die Investitionsentscheidung heißt das: Mögliche Konformitätskosten gehören von vornherein in die Wirtschaftlichkeitsrechnung.
Was gehört zur Wartung einer Maschine?
Zur Wartung einer Maschine gehören nach DIN 31051 (aktuelle Ausgabe 2019-06[10]) alle Maßnahmen zur Verzögerung des Abbaus des vorhandenen Abnutzungsvorrats, also zur Erhaltung des Sollzustands einer Betrachtungseinheit. Die Norm definiert Instandhaltung insgesamt als Kombination aller technischen und administrativen Maßnahmen sowie Maßnahmen des Managements während des Lebenszyklus einer Betrachtungseinheit zur Erhaltung des funktionsfähigen Zustands oder der Rückführung in diesen[11].
- Reinigen der Anlage
- Gängigmachen von Bauteilen
- Überprüfen von Einstellungen und Sollwerten
- Aufnehmen von Messwerten
Diese Tätigkeiten gelten als typische Inhalte einer Wartung nach DIN 31051[11]. Die Abgrenzung ist praxisrelevant: Wird bei einer Wartung erkannt, dass ein Bauteil defekt ist und erneuert werden muss, stellt dieser Bauteileaustausch bereits eine Instandsetzung dar, die nicht mehr Gegenstand der Wartung ist. Verschleiß und Abnutzung sind dabei die zu erwartende Folge eines bestimmungsgemäßen Betriebs und weder ein Mangel noch ein Hinweis auf eine schlecht ausgeführte Wartung[11].
Für die Retrofit-Entscheidung zählt die Einordnung der Wartung als präventive Maßnahme innerhalb der Instandhaltung über den gesamten Lebenszyklus[11]. Eine Maschine, deren Wartungs- und Inspektionshistorie dokumentiert ist, liefert genau die Betriebsdaten, die eine belastbare Aussage über ihren Zustand und damit über die Sinnhaftigkeit eines Retrofits ermöglichen.
Welche 4 Instandhaltungsmaßnahmen gibt es?

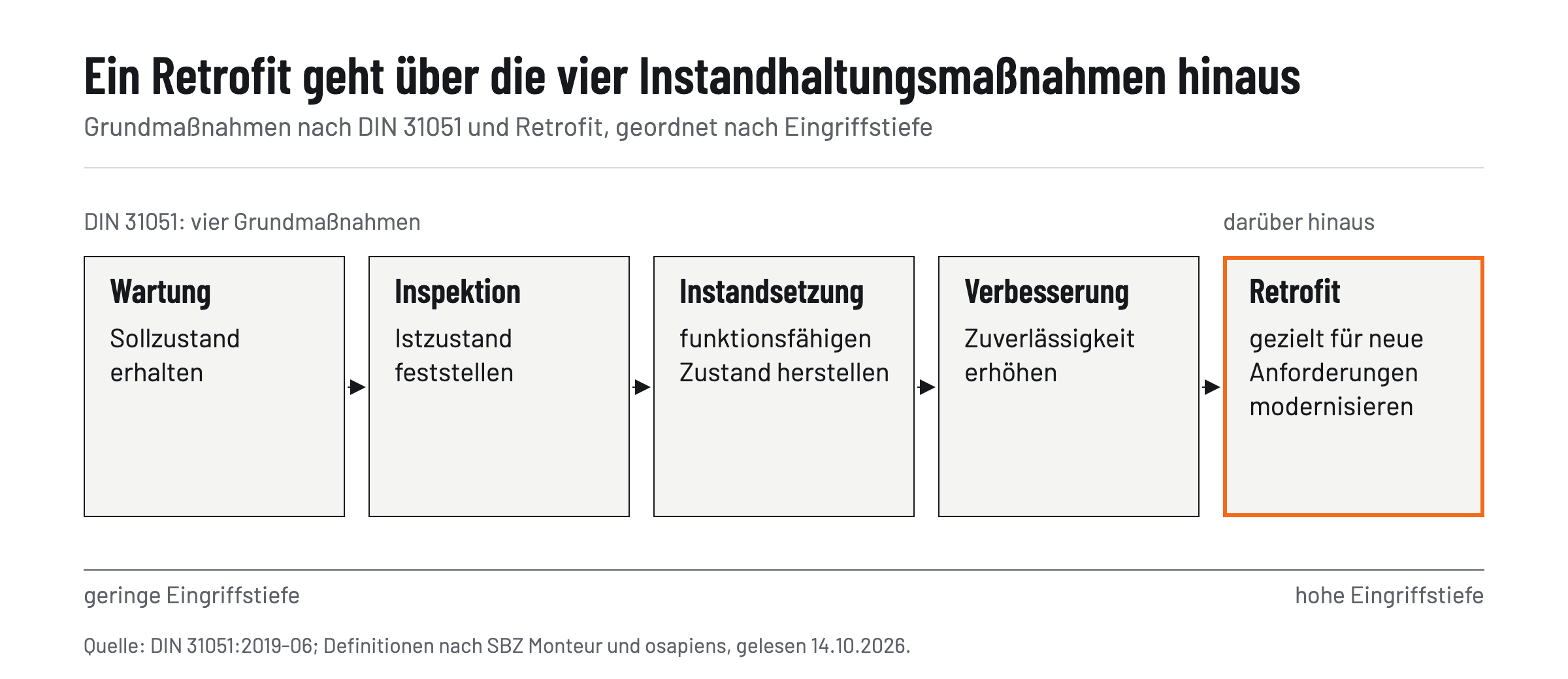

Die DIN 31051 gliedert die Instandhaltung in vier Grundmaßnahmen: Wartung, Inspektion, Instandsetzung und Verbesserung[12]. Sie unterscheiden sich nach Eingriffstiefe und Zeitpunkt im Lebenszyklus einer Maschine.
| Grundmaßnahme | Ziel | Typische Tätigkeiten |
|---|---|---|
| Wartung | Sollzustand erhalten, Abnutzungsvorrat schonen | Reinigen, Gängigmachen, Einstellungen prüfen, Messwerte aufnehmen |
| Inspektion | Istzustand feststellen und beurteilen | Prüfen, Messen, Ursachen der Abnutzung bestimmen, Konsequenzen für die künftige Nutzung ableiten |
| Instandsetzung | Rückführung in den funktionsfähigen Zustand | Reparatur und Austausch defekter Bauteile, ausgenommen Verbesserungen |
| Verbesserung | Zuverlässigkeit über den ursprünglichen Zustand hinaus erhöhen | Gezielte Änderungen an Bauteilen oder Prozessen zur Steigerung der Zuverlässigkeit |
Die Definitionen folgen der DIN 31051[11]; die vier Grundmaßnahmen fasst auch ein Instandhaltungsratgeber zusammen[12]. Ein Retrofit geht über alle vier Grundmaßnahmen hinaus, weil es nicht nur erhält oder repariert, sondern gezielt modernisiert. Es verändert die Maschine mit Blick auf neue Anforderungen, statt ihren bisherigen Zustand zu sichern. Genau dieser Mehrwert ist der Grund, warum sich die Investition lohnen kann, aber auch der Grund für die rechtliche Prüfpflicht aus dem vorherigen Abschnitt.
Wie viel kostet eine Wartung?
Was eine Wartung kostet, lässt sich nicht pauschal beziffern, weil die Kosten vom Maschinentyp, Alter, Einsatzprofil und vom Verhältnis von Eigenleistung zu Fremdleistung abhängen. Vergleichbar werden sie über die Instandhaltungskostenrate = jährliche Instandhaltungskosten ÷ Wiederbeschaffungswert der Anlage, und über die Kostenarten. Zu den direkten Kosten zählen Personalkosten für Instandhaltungsteams, Ersatzteile und Verbrauchsmaterial sowie Honorare für externe Dienstleister. Indirekte Kosten entstehen als Folge von Störungen oder einer eingeschränkten Anlagenleistung und werden in der Praxis häufig unterschätzt: Produktionsausfälle durch Maschinenstillstände, Qualitätsverluste bei beeinträchtigter Funktionsfähigkeit, Lieferverzögerungen mit möglichen Vertragsstrafen sowie erhöhter Energieverbrauch durch verschlissene Anlagen[12].
- Instandhaltungskostenrate: jährliche Instandhaltungskosten geteilt durch den Wiederbeschaffungswert der Anlage. Sie zeigt den Anteil der Instandhaltung am Anlagenwert.
- Maschinenstundensatz: maschinenabhängige Kosten geteilt durch die Laufstunden. Er zeigt, welche Kosten pro Betriebsstunde anfallen.
Beide Kennzahlen dienen zur Berechnung von Instandhaltungskosten[12]. Die Größenordnung des Risikos, das eine durchdachte Wartungs- und Modernisierungsstrategie begrenzt, zeigt eine Umfrage: Laut der ABB-Studie "Value of Reliability" 2023, für die weltweit 3.215 Instandhaltungs-Entscheider befragt wurden, verlieren deutsche Unternehmen durch ungeplante Ausfälle durchschnittlich 147.000 Euro pro Stunde, und 67 Prozent der Industriebetriebe in Deutschland erleben solche Ausfälle mindestens einmal im Monat[13]. Trotzdem setzen 21 Prozent der befragten deutschen Unternehmen weiterhin auf reaktive Instandhaltungskonzepte. Für die Wirtschaftlichkeitsrechnung eines Retrofits bedeutet das: Die Ersparnis gegenüber einem Neukauf ist nur eine Seite; die andere ist die Vermeidung von Ausfallkosten, die bei alten, schlecht dokumentierten Maschinen besonders schwer einzuschätzen sind.
Welche Arten von Maschinen gibt es?
Werkzeugmaschinen sind technische Geräte zur Formung oder Oberflächenbehandlung von Werkstücken mittels Werkzeugen; eine Einteilung dieser Maschinen erfolgt in den Normen DIN 8580 ff. (Verfahren) und DIN 69651 Teil 1 (Metallbearbeitung)[14]. Nach dem Verwendungszweck unterscheidet man Universalmaschinen für die Einzel- und Kleinserienfertigung, Einzweckmaschinen für ein bestimmtes Werkstück sowie Maschinen für mehrere Verfahren und Mehrmaschinensysteme[14]. Für die Retrofit-Entscheidung hilft diese Einteilung, weil sich von der Maschinenart her Rückschlüsse auf Eingriffstiefe und Wirtschaftlichkeit ziehen lassen.
| Maschinengruppe | Beispiele | Retrofit-typische Fragestellung |
|---|---|---|
| Werkzeugmaschinen | Drehmaschinen, Fräsmaschinen, Schleifmaschinen, Verzahnmaschinen | Steuerung und Antriebe erneuern, mechanische Genauigkeit der Grundmaschine erhalten |
| Universalmaschinen | Dreh- und Fräsmaschinen für wechselnde Werkstückgeometrien in Einzel- und Kleinserien | Digitale Anbindung und Bedienbarkeit bei breitem Einsatzspektrum |
| Einzweck- und Spezialmaschinen | Verzahnmaschinen, Kurbelwellenschleifmaschinen, Sondermaschinen für ein Werkstück | Ersatzteilversorgung abgekündigter Komponenten, da Neubau meist unwirtschaftlich ist |
| Verarbeitungs- und Verpackungsmaschinen | Wasserstrahlanlage zur Herstellung von Gummidichtungen, Verpackungsmaschinen | Steuerung, Bedienpanel und Sicherheitsfunktionen modernisieren[1] |
| Prüfmaschinen | Mess- und Prüfeinrichtungen in der Qualitätssicherung | Sensorik und Datenschnittstellen an aktuelle Anforderungen anpassen |

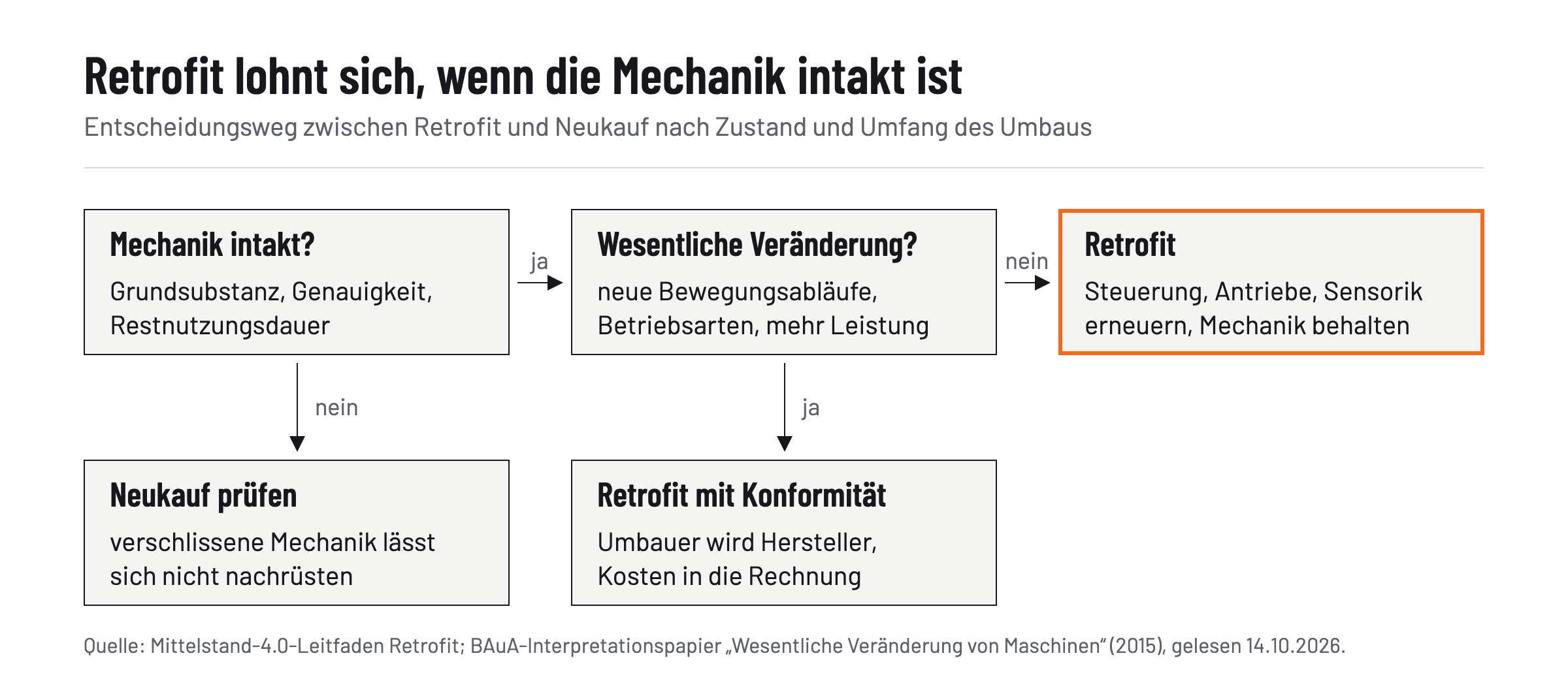

Ob Retrofit wirtschaftlich trägt, hängt weniger von der Maschinenart ab als von drei Faktoren, die sich für jede Maschine prüfen lassen. Entscheidend ist zunächst der Zustand der mechanischen Grundsubstanz, denn verschlissene Mechanik lässt sich durch neue Steuerungen nicht ersetzen. Hinzu kommt die Verfügbarkeit von Schnittstellen und Ersatzteilen, denn abgekündigte SPS-Systeme und Bediengeräte sind ein häufiger Auslöser für ein Retrofit[2]. Schließlich zählt die Restnutzungsdauer im Verhältnis zu den Investitionskosten, einschließlich möglicher Konformitätspflichten bei einer wesentlichen Veränderung. Wer diese drei Punkte anhand von Wartungs- und Inspektionsdaten beantworten kann, trifft die Entscheidung zwischen Modernisieren und Neukauf auf einer belastbaren Grundlage. Weitere Einordnungen zu Maschinen, Fertigung und Instandhaltung finden Sie im Ressort Industrie auf GoMaschine.
Häufig gestellte Fragen
Was ist Retrofit bei Maschinen?
Retrofit ist die gezielte Modernisierung einer bestehenden Maschine, bei der die Grundmaschine erhalten bleibt und Komponenten wie Steuerung, Antriebe, Bediengeräte, Elektrik oder Sensorik erneuert werden. Ziele sind längere Nutzungsdauer, höhere Verfügbarkeit, gesicherte Ersatzteilversorgung und Anbindung an digitale Prozesse, ohne eine komplette Neuanschaffung.
Wann lohnt sich Retrofit statt Neukauf?
Vor allem, wenn die mechanische Grundsubstanz noch zuverlässig arbeitet, aber Steuerungen abgekündigt sind, Ersatzteile fehlen oder Stillstände zunehmen. Ist die Mechanik stark verschlissen, passt das Maschinenkonzept nicht mehr zu den Produktionsanforderungen oder sind deutlich höhere Kapazitäten nötig, spricht mehr für eine Neumaschine.
Welche vier Instandhaltungsmaßnahmen gibt es nach DIN 31051?
Wartung, Inspektion, Instandsetzung und Verbesserung. Wartung verzögert den Abbau des Abnutzungsvorrats, Inspektion stellt den Istzustand fest und beurteilt ihn, Instandsetzung führt die Betrachtungseinheit in den funktionsfähigen Zustand zurück, Verbesserung erhöht die Zuverlässigkeit über den ursprünglichen Zustand hinaus.
Wie viel kostet eine Wartung?
Pauschal nicht angebbar. Entscheidend sind direkte Kosten wie Personal, Ersatzteile und externe Dienstleister sowie indirekte Kosten wie Produktionsausfälle. Als Kennzahl dient die Instandhaltungskostenrate: jährliche Instandhaltungskosten geteilt durch den Wiederbeschaffungswert der Anlage. Ungeplante Ausfälle sind der größte Kostenblock.
Wann wird aus einem Retrofit eine wesentliche Veränderung?
Wenn durch die Modernisierung neue Gefährdungen entstehen oder bestehende Risiken erheblich erhöht werden, etwa weil eine neue Steuerung Bewegungsabläufe verändert, neue Betriebsarten entstehen oder die Leistung deutlich erhöht wird. Dann gilt die Maschine rechtlich als Neumaschine, und derjenige, der umbaut, wird zum Hersteller mit neuem Konformitätsbewertungsverfahren.
Ist Retrofit günstiger als eine Neuanschaffung?
In der Regel ja, solange die mechanische Grundsubstanz intakt ist. Der Mittelstand-4.0-Leitfaden der Kompetenzzentren Hannover und Hamburg nennt die Aufrüstung in der Regel kostengünstiger als eine Neuanschaffung. Entscheidend bleiben Zustand der Maschine, Ziele der Modernisierung und die erforderlichen Sicherheitsmaßnahmen.
Muss ein Retrofit dokumentiert werden?
Ja. Änderungen an Steuerung, Elektrik, Bedienung, Sicherheitsfunktionen und technischen Komponenten sollten nachvollziehbar dokumentiert werden, einschließlich Schaltplänen, Softwareständen, Prüfungen und sicherheitstechnischen Bewertungen. Das gilt auch für die Prüfung, ob das Retrofit eine wesentliche Veränderung darstellt.
